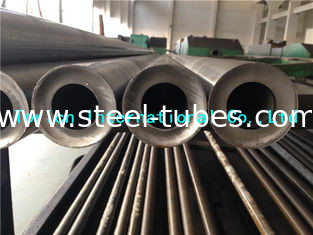

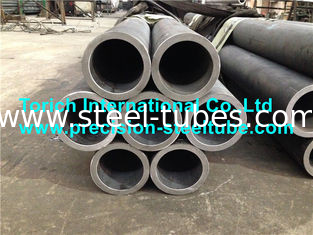

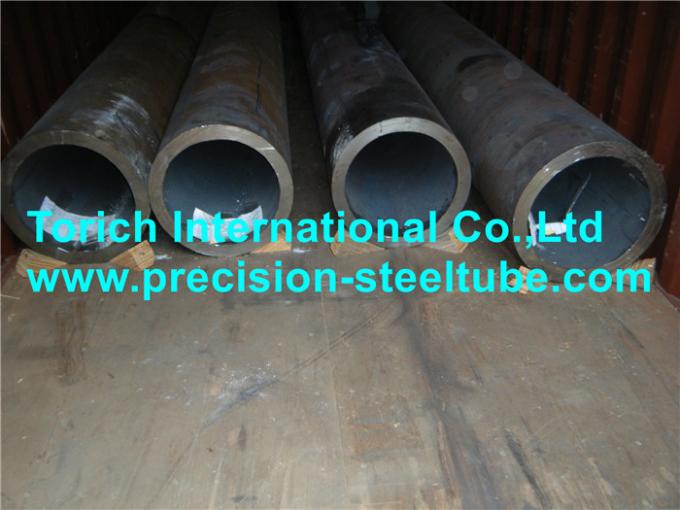

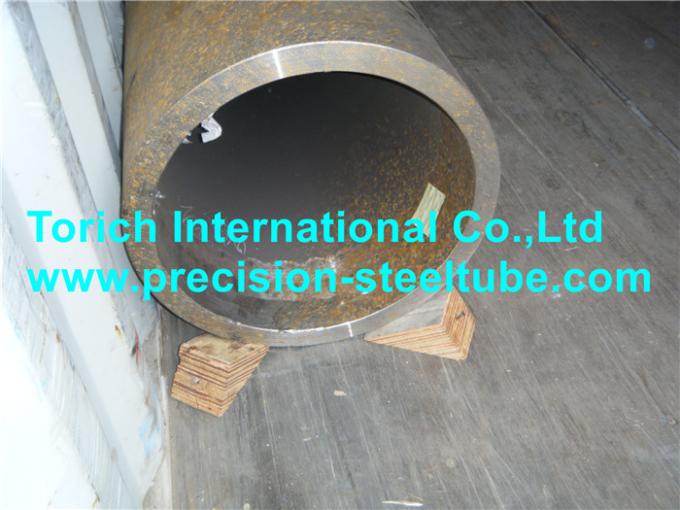

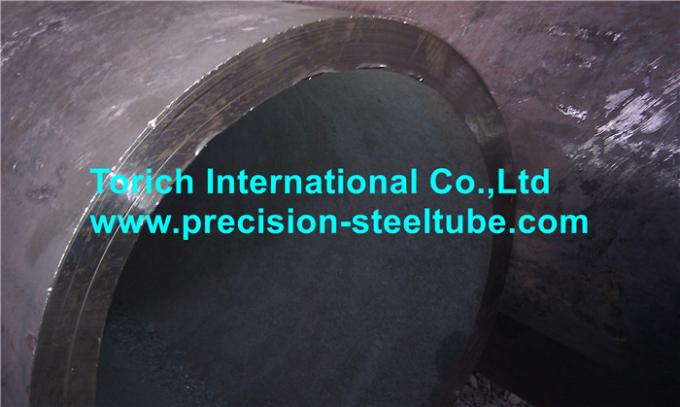

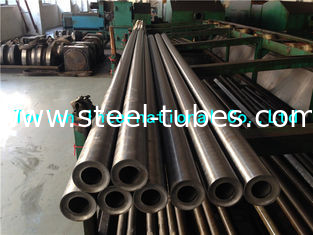

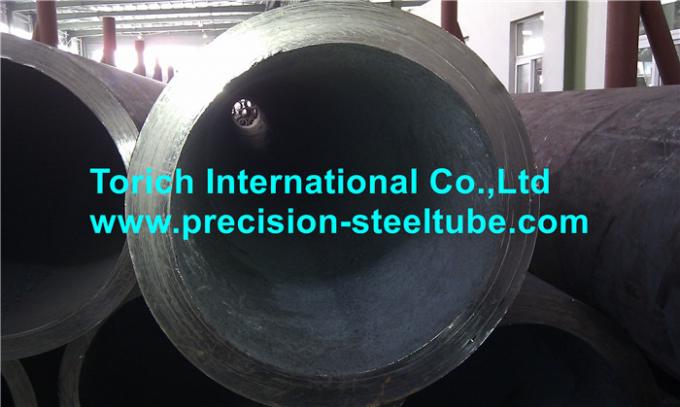

Tubería de acero de la pared pesada acabada en caliente del EN 10210-1 del estruendo de los aceros del grano no aliado y fino
EN 10210-1 DEL ESTRUENDO
Secciones huecos estructurales acabadas en caliente de los aceros del grano no aliado y fino
Parte 1: Condiciones técnicas de la entrega
Parte 2: Tolerancias, dimensiones y propiedades seccionales
Formación en frío:
El proceso se hace en la temperatura ambiente
Proceso de fabricación hueco de la sección de Structrual:
Las secciones huecos estructurales son fabricadas por inconsútil o soldando con autógena.
Secciones soldadas con autógena manufacturadas por proceso contiuous.
Las secciones huecos soldadas con autógena eléctricas se suministran sin el recorte de la gota interna de la soldadura.
Condición de la entrega:
JR de las calidades, J0, J2 y K2 - acabados en caliente
Las calidades N y NL - normalizó. (normalizado rodó)
- para el enfriamiento acelerado +DC
- para apagar y moderar +QT
Condición superficial:
Las secciones huecos tienen una superficie lisa correspondiente al método de fabricación utilizaron; los topetones, las cavidades o los surcos longitudinales bajos resultando del proceso de fabricación son permitidos, con tal que el grueso esté dentro de tolerancia.
Extremo: Corte cuadrado
PRESENTE las desviaciones permitidas 1 del análisis de producto de los límites especificados del análisis echado especificado
|
Elemento
|
Contenido máximo permitido en el análisis echado
% por la masa
|
Desviación permitida del análisis de producto de los límites especificados para el análisis echado
% por la masa
|
|
C
|
≤0.20
|
﹢0.02
|
|
>0.20
|
﹢0.03
|
|
Si
|
≤0.60
|
﹢0.05
|
|
Manganeso
|
≤1.60 no aliado
|
﹢0.10
|
|
Grano fino ≤1.70
|
﹣ 0,05
﹢0.10
|
|
P
|
≤0.040 no aliado
|
﹢0.010
|
|
Grano fino ≤0.035
|
﹢0.005
|
|
S
|
≤0.040 no aliado
|
﹢0.010
|
|
Grano fino ≤0.030
|
﹢0.005
|
|
NOTA
|
≤0.060
|
﹢0.010
|
|
V
|
≤0.20
|
﹢0.02
|
|
Ti
|
≤0.03
|
﹢0.01
|
|
Cr
|
≤0.30
|
﹢0.05
|
|
Ni
|
≤0.80
|
﹢0.05
|
|
MES
|
≤0.10
|
﹢0.03
|
|
Cu
|
≤0.35
|
﹢0.04
|
|
0.35<Cu≤0.70
|
﹢0.07
|
|
N
|
≤0.025
|
﹢0.002
|
|
AItotal
|
≥0.020
|
﹣ 0,005
|
|
a Para S235JRH en los gruesos ≤16mm, el deviation=0.04%C permitido, y para thicknesses>16mm y ≤40mm el deviation=0.05%C permitido
|
Referencias normativas:
EN 287-1, prueba de calificación de soldadores – soldadura por fusión – parte 1: Aceros
EN 10002-1, materiales metálicos – prueba extensible – parte 1: Método de prueba en la temperatura ambiente
10020:2000, definición y clasificación del EN de grados de acero
10021:1993 del EN, requisitos de entrega técnicos generales para el acero y productos del hierro
EN 10027-1, sistemas de la designación para los aceros – parte 1: Nombres de acero
EN 10027-2, sistemas de la designación para los aceros – parte 1: Sistema numérico
EN10045-1, materiales metálicos - prueba de impacto de Charpy - parte 1: Método de prueba
EN10052, Vocabulario de los términos del tratamiento térmico para los productos ferrosos.
Bibliografía,
EN 10025-2, productos laminados en caliente del estruendo de los aceros estructurales - parte 2: Condiciones técnicas de la entrega
para los aceros structrual no aliados
EN 10025-3, productos laminados en caliente del estruendo de los aceros de la estructura - parte 3: Condiciones técnicas de la entrega
para normalizado/normalizado rodó los aceros soldables de la estructura de grano fino
EN 10210-2, secciones huecos estructurales acabadas en caliente del estruendo de los aceros del grano no aliado y fino -
Parte 2: Tolerancias, dimensiones y propiedades seccionales
EN DEL ESTRUENDO 10219-1, secciones huecos estructurales soldadas con autógena estampadas en frío del grano no aliado y fino
aceros - parte 1: Condiciones técnicas de la entrega
EN DEL ESTRUENDO 10219-2, secciones huecos estructurales soldadas con autógena estampadas en frío del grano no aliado y fino
aceros - parte 2: Propiedades de las tolerancias, dimensionales y seccionales
Edición anterior:
EN 10210 DEL ESTRUENDO: 1994-09
EN 17120 DEL ESTRUENDO: 1984-06
EN 17121 DEL ESTRUENDO: 1984-06
EN 17123 DEL ESTRUENDO: 1986-05
EN 17124 DEL ESTRUENDO: 1986-05
EN 17125 DEL ESTRUENDO: 1986-05
