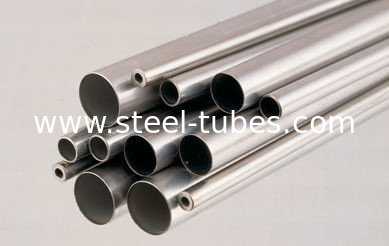

El SAE J526 UNS G10080 o UNS G10100 soldó con autógena la tubería de acero con poco carbono
El SAE J526 soldó con autógena la tubería de acero con poco carbono de un sólo recinto prevista para automotriz general, la refrigeración, hidráulicos, y otros usos similares que requerían la tubería de una calidad conveniente para doblar, señalando por medio de luces, goteando, formando, y soldándola.
Material: SAE J526.
Grueso de pared: 0.5-15m m
Diámetro: 1-100m m
Longitud: Petición de 12 Max Upon
Uso: Automotriz general, refrigeración, hidráulicos, y otros usos similares
Grado: UNS G10080 o UNS G10100
Método de la producción: La tubería será hecha de una sola tira de acero formada en una forma tubular, los bordes cuyo son unidos a y sellados por un proceso de soldadura conveniente. Después de soldar con autógena, la gota será quitada del exterior para proporcionar una superficie redonda lisa y la tubería será procesada de tal manera en cuanto a la producción un producto final que cumplan todos los requisitos de este documento. Este tipo de tubería está típicamente disponible en condiciones arrolladas y rectas. Los requisitos de la rectitud se deben convenir en entre el proveedor y la compra.
| Grado de acero y composiciones químicas |
| Grado de acero |
C |
Si |
Manganeso |
P |
S |
| máximo |
máximo |
máximo |
máximo |
máximo |
| UNS G10080 |
0,1 |
0.07-0.6 |
0.30-0.50 |
0,03 |
0,05 |
| UNS G10100 |
0.08-0.13 |
0.07-0.6 |
0.30-0.60 |
0,03 |
0,05 |
| REQUISITOS MECÁNICOS |
| Propiedades |
Valores |
| Rinda la fuerza, minuto (0,2% compensados) |
MPa 170 |
| Resistencia a la tensión, minuto |
MPa 290 |
| Alargamiento en 50 milímetros |
minuto del 14% |
| Dureza (Rockwell escala de 30 T), máxima |
65 |
| DIMENSIONES Y TOLERANCIAS DE LA TUBERÍA |
|
Rociada
Tamaño
|
Nominal
Tubería
OD
milímetro
|
Exterior
Diámetro (2)
Básico
milímetro
|
Exterior
Diámetro (2)
Tolerancia
±mm
|
Pared
Grueso (3) (4)
básico
milímetro
|
Pared
Grueso (3)
Tolerancia
±mm
|
| −2 |
3,18 |
3,18 |
0,05 |
0,64 |
0,13 |
| −3 |
4,76 |
4,76 |
0,08 |
0,71 |
0,13 |
| −4 |
6,35 |
6,35 |
0,08 |
0,71 |
0,08 |
| −5 |
7,94 |
7,92 |
0,08 |
0,71 |
0,08 |
| −6 |
9,53 |
9,53 |
0,08 |
0,71 |
0,08 |
| −7 |
11,11 |
11,13 |
0,10 |
0,76 |
0,08 |
| −8 |
12,70 |
12,70 |
0,10 |
0,76 |
0,08 |
| −8 |
12,70 |
12,70 |
0,10 |
0,89 |
0,09 |
| −9 |
14,29 |
14,27 |
0,10 |
0,76 |
0,08 |
| −10 |
15,88 |
15,88 |
0,10 |
0,89 |
0,09 |
1. Otros tamaños se pueden especificar por el acuerdo entre el proveedor y el usuario.
2. El diámetro exterior real será la media el del máximo y mínimo
fuera de diámetros según lo determinado en cualquier un corte transversal a través de la tubería.
3. Las tolerancias enumeraron para representar la desviación permitida máxima en cualquier momento.
4. Para el grueso de pared intermedio, la tolerancia para el grueso de pared más pesado siguiente
se aplicará.
Estándar relevante: SAE J1677-Tests y procedimientos del acero de SAE Low-Carbon y de la tubería del níquel del cobre
Análisis del SAE J409-Product – variaciones de Premissible del análisis químico especificado de un calor o de un molde del acero
